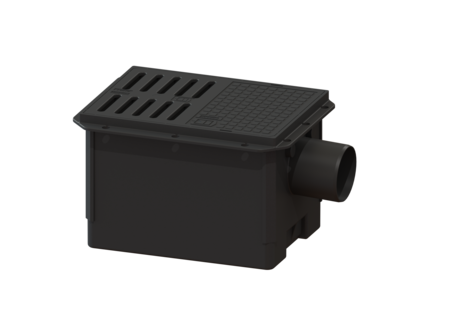

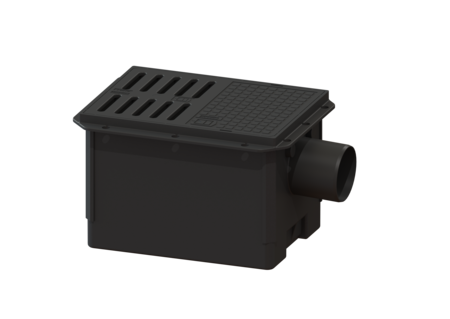

Urządzenie przeciwzal. Pumpfix S

DN 100, najniższa zabud., kratka szczel.

280450
280450
Arkusz danych produktu w formacie PDF

KESSEL Urządzenie przeciwzal. Pumpfix S, wielkość nominalna (DN) 100, ścieków Ścieki bez fekaliów, Wariant z najniższą zabudową, beton wodoszczelny, typ pokrywy pokrywa z rusztem szczelinowym, moc P1 600 kW

  • Niezawodne odwadnianie w kierunku odwrotnym do kierunku przepływu zwrotnego
  • Pompa do pracy ciągłej z wirnikiem z wolnym przelotem, zapewniająca najwyższe bezpieczeństwo pracy
  • Urządzenie jest przystosowane do zabudowy w betonie wodoszczelnym
Nr art. 280450
GTIN 4026092085530
Grupa Rabatowa 10

    Urządzenie przeciwzal. Pumpfix S DN 100, najniższa zabud., kratka szczel.
    Urządzenie przeciwzalewowe do ścieków bez fekaliów jest wyposażone w pompę i dwa mechaniczne zawory przeciwzalewowe, które samoczynnie zamykają się podczas przepływu zwrotnego. W normalnym stanie woda odprowadzana jest przez naturalny spadek do kanału. Odprowadzanie ścieków do kanału w trakcie fazy przepływu zwrotnego odbywa się przez zintegrowaną pompę w kierunku odwrotnym do kierunku przepływu zwrotnego. - wersja do najniższej zabudowy, tylko 50 mm od płaszczyzny kratki do szczytu rury odpływu - ochrona przeciwzalewowa wg EN 13564 typ 5 - w zestawie uszczelki przepustów 2x DN 50 i 1x DN 100 do dopływów i rury osłonowej na przewody elektryczne - pompa do pracy ciągłej z wirnikiem z wolnym przelotem – najwyższe bezpieczeństwo użytkowania - z przełącznikiem pływakowym do monitorowania poziomu Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową Uszczelnienie na korpusie: Kołnierz do uszczelnień klejonych (odpowiedni do barier przeciwwilgociowych) Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,6 Mechaniczne klapy zwrotne: 2 Zabudowa urządzenia: beton wodoszczelny Cechy ogólne Norma: EN 13564 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Typ ścieków: Ścieki bez fekaliów Stan w momencie dostawy: gotowy do przyłączenia Ochrona przeciwzalewowa: Typ 5 ATEX: nie Wymiary Ciężar netto: 13,7 kg Ciężar brutto: 15 kg Wybranie, Szerokość: 350 mm Wybranie, długość: 550 mm Głębokość zabudowy: 0 - 270 mm Długość: 510 mm Szerokość: 332 mm Wysokość: 270 mm Wymiar opakowania: dł.: 590 mm Wymiar opakowania: szer.: 390 mm Wymiar opakowania: wys.: 310 mm Cechy pokrywy Typ pokrywy: pokrywa z rusztem szczelinowym Kolor pokrywy: czarny Pokrywy, Szerokość: 290 mm Pokrywy, Długość: 396 mm Funkcja wpustu: tak Klasa obciążenia: A 15 (EN 124) Szerokość ramy: 290 mm Długość ramy: 396 mm Kształt nasady: Kwadratowa Przenośnik Pompa: GTF 500 Liczba pomp: 1 Ciężar, pompa: 6 kg Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 2,7 A Długość przewodu sieciowego pompy: 5 m Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,91 Stopień ochrony pompy: IP 68 Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wys. podnoszenia: 8 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 600 kW Pobór mocy P2: 360 kW Tryb roboczy: S1 Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Sterowanie Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 2,7 A Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    30001S Kratka szczelinowa 276x191 mm, z tw. sztuczn., czarny 30001S Opis
    30001W Kratka szczelinowa 276x191 mm, z tw. sztuczn., biała 30001W Opis
    30003S Pokrywa czarna 276 x 191 mm 30003S Opis
    30003W Pokrywa kamienny szary 276 x 191 mm 30003W Opis
    32500 Przedłużka rozmiarze 3, W: 220 mm 32500 Opis
    39005 Króciec dopływowy DN 50, z uszczelką, Pierścień gwintowany 39005 Opis
    39007 Króciec dopływowy DN 70, z uszczelką, Pierścień gwintowany 39007 Opis
    39100 Króciec dopływowy DN100, z uszczelką, Pierścień gwintowany 39100 Opis
      Tytuł Nr art.
    • Wielkość nominalna (DN) (nennweite): 100
    • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
    • Typ pokrywy (abdeckungsart): pokrywa z rusztem szczelinowym
    • Długość (laenge): 510  mm
    • Szerokość (breite): 332  mm
    • Ochrona przeciwzalewowa (rueckstauschutz): Typ 5
    • Pompa (pumpe): GTF 500
    • Głębokość zabudowy (einbautiefe): 0  mm
