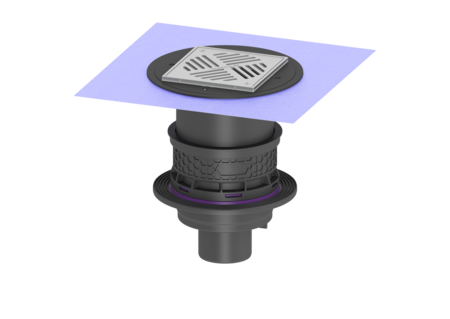

Wpust piwniczny „Universale Plus”
pion., Variofix, Zawór przeciwzalew., WU
KESSEL Wpust piwniczny „Universale Plus”, srebrny, syfonem, ochrona przeciwzalewowa Typ 5, króciec pionowy, 2 mechaniczne klapy zwrotne, głębokość zabudowy 309 - 408 mm, tak, WU Wstępnie zmontowane w fabryce, zabudowa w płycie podłogowej, zrównoważony poprzez wykorzystanie materiałów pochodzących z recyklingu
- Zrównoważony rozwój dzięki wykorzystaniu materiałów pochodzących z recyklingu
- Dopływy ponad podłogą – nie jest wymagane drążenie
- Odpływ pionowy ułatwiający montaż i dostęp do głównego przewodu kanalizacyjnego
| Nr art. | 27651 |
|---|---|
| GTIN | 4026092096888 |
| Grupa Rabatowa | 10 |
Wpust piwniczny „Universale Plus” pion., Variofix, Zawór przeciwzalew., WU
Wpust piwniczny „Universale Plus” wykonany z tworzywa sztucznego służy do odwadniania ścieków bez fekaliów. Wpust jest wyposażony w wyjmowany zawór przeciwzalewowy z dwoma klapami zwrotnymi, ryglowane ręcznie zamknięcie awaryjne oraz osadnik. Z pokrywą ochronną na czas fazy budowlanej. Odpływ jest wodoszczelny pod ciśnieniem do 0,6 bara (sprawdzono w MFPA Leipzig) i radonoszczelny (sprawdzono w IAF Radioökologie GmbH). Wersja Zamknięcie awaryjne: tak Kołnierz wodoszczelny: Wstępnie zmontowane w fabryce Uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 60 mm Przepustowość (l/s) z nadpiętrzeniem 10 mm: 1,6 Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,7 Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 1253 Wielkość nominalna (DN): 100 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Ochrona przeciwzalewowa: Typ 5 Wymiary Ciężar netto: 4,37 kg Ciężar brutto: 4,88 kg Średnica: 295 mm Wybranie, Szerokość: 310 mm Wybranie, długość: 310 mm Zakres regulacji: 12 - 28 Głębokość zabudowy: 309 - 408 mm Rodzaj regulacji wysokości: Nasada teleskopowa Wysokość: 270 mm Wymiar opakowania: dł.: 443 mm Wymiar opakowania: szer.: 338 mm Wymiar opakowania: wys.: 466 mm Zbiornik/korpus Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka szczelinowa ze stali nierdzewnej Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 200 mm Pokrywy, Wysokość: 25 mm Pokrywy, Długość: 200 mm Klasa obciążenia: K 3 (EN 1253-1)
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Łącznik z ABS z kołnierzem dociskowym | 27298 | Opis |
 | Zawór Zwrotny | 27603 | Opis |
 | Wpust piwniczny „Universale Plus” pionowy, z zaworem przeciwzalewowym, WU | 27650 | Opis |
| Klej montażowy Zaprawa montażowa 2K | 48650 | Opis | |
 | Kołnierz uszczelniający do płynnych uszczelnień zespolonych | 48651 | Opis |
 | Nasada Variofix System 200, kratka szczelinowa, V2A, K3 | 48968 | Opis |
 | Uszczelka do wpustu piwnicznego System 200, d: 175 mm | 681036 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Typ ścieków (abwasserart_de):
Ścieki bez fekaliów
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 5
- (verriegelung):
- Syfon (geruchsverschluss):
- (wu-flansch):
