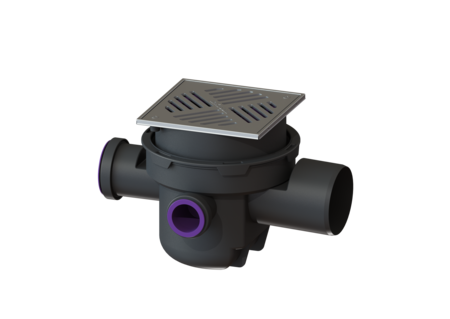

Korpus Universale
DN 100, kratka stal., ochr. przeciwzal.
KESSEL Korpus Universale, zabudowa w płycie podłogowej, króciec boczny, typ pokrywy Kratka szczelinowa, srebrny, pokrywa Stal nierdzewna 14301, WU Wstępnie zmontowane w fabryce, ochrona przeciwzalewowa Typ 5
- Elastyczna zabudowa: nasada teleskopowa obracana
- Zintegrowana ochrona przeciwzalewowa
- z regulowaną wysokością
Nr art. | 27621 |
---|---|
GTIN | 4026092007839 |
Grupa Rabatowa | 10 |
Korpus Universale DN 100, kratka stal., ochr. przeciwzal.
Wykonany z tworzywa sztucznego korpus jest wyposażony w wyjmowany zawór przeciwzalewowy z dwoma klapami zwrotnymi, ryglowane ręcznie zamknięcie awaryjne oraz osadnik. Korpus jest ponadto wyposażony w dwa dopływy DN 50 oraz dopływ DN 70 z zaślepką. Materiał: PP Wersja Zawartość osadnika: tak Zamknięcie awaryjne: tak Kołnierz wodoszczelny: Wstępnie zmontowane w fabryce Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 1253, EN 13564 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji Ochrona przeciwzalewowa: Typ 5 Syfon: wodny Wymiary Ciężar netto: 3,23 kg Ciężar brutto: 3,55 kg Wybranie, Szerokość: 320 mm Wybranie, długość: 400 mm Głębokość zabudowy: 216 - 266 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 380 mm Szerokość: 300 mm Wymiar opakowania: dł.: 380 mm Wymiar opakowania: szer.: 295 mm Wymiar opakowania: wys.: 257 mm Zbiornik/korpus Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Klasa obciążenia: K 3 (EN 1253-1) Wymiary rusztu, długość: 187 mm Wymiary rusztu, szer.: 187 mm Wymiary rusztu, wys.: 4 mm Zawartość osadnika: tak Ruszt Wymiary rusztu, długość: 187 mm Wymiary rusztu, szer.: 187 mm Wymiary rusztu, wys.: 4 mm
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Przedłużka z docisk. kołnierz. uszczel.,przeciwkoł. | 27298 | Opis | |
Przejściówka DN 100/70 | 27602 | Opis | |
Ochrona przed gryzoniami Wkład ze stali nierdzewnej | 27609 | Opis | |
Przedłużka Dociskowy kołnierz uszczelnia, Przeciwk. | 48958 | Opis | |
Taśma uszczelniająca do System 200, Beton wodoszczelny | 48982 | Opis | |
Przedłużka System 200, Wysokość: 175 mm | 48988 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung): tak
- Typ ścieków (abwasserart_de): Ścieki bez fekaliów
- Wariant króćca (stutzen_ausfuehrung): boczny
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 5
- Syfon (geruchsverschluss): wodny
