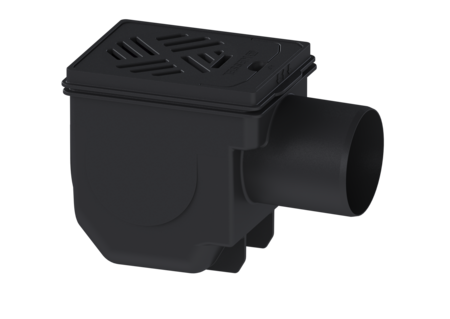

Wpust piwniczny Drehfix
DN 100, Kratka czarna, Typ 5
KESSEL Wpust piwniczny Drehfix, wielkość nominalna (DN) 100, pojemność 9,76 dm³, typ pokrywy Kratka szczelinowa
- Zintegrowana ochrona przeciwzalewowa
- Łatwa konserwacja bez użycia narzędzi i czyszczenie
| Nr art. | 27301 |
|---|---|
| GTIN | 4026092007815 |
| Grupa Rabatowa | 10 |
Wpust piwniczny Drehfix DN 100, Kratka czarna, Typ 5
Wpust piwniczny do ścieków bez fekaliów jest wyposażony w dwie mechaniczne klapy, które samoczynnie zamykają się w przypadku przepływu zwrotnego. Jedna klapa służy jednocześnie jako ręczne zamknięcie awaryjne. Wersja Zawartość osadnika: tak Zamknięcie awaryjne: tak Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,8 Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 1253 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji Ochrona przeciwzalewowa: Typ 5 Syfon: wodny Wymiary Ciężar netto: 1,49 kg Ciężar brutto: 1,51 kg Wybranie, Szerokość: 190 mm Wybranie, długość: 320 mm Głębokość zabudowy: 210 - 240 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 285 mm Szerokość: 168 mm Wymiar opakowania: dł.: 280 mm Wymiar opakowania: szer.: 170 mm Wymiar opakowania: wys.: 205 mm Cechy pokrywy Typ pokrywy: Kratka szczelinowa Kolor pokrywy: czarny Klasa obciążenia: K 3 (EN 1253-1) Materiał rusztu: Tworzywo sztuczne Kolor rusztu: czarny Wymiary rusztu, długość: 190 mm Wymiary rusztu, szer.: 150 mm Wymiary rusztu, wys.: 14 mm Zawartość osadnika: tak Ruszt Kolor rusztu: czarny Materiał rusztu: Tworzywo sztuczne Wymiary rusztu, długość: 190 mm Wymiary rusztu, szer.: 150 mm Wymiary rusztu, wys.: 14 mm
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przejściówka DN 100/70 | 27602 | Opis |
 | Ochrona przed gryzoniami Wkład ze stali nierdzewnej | 27609 | Opis |
 | Przedłużka Wysokość: 183 mm | 38670 | Opis |
 | Króciec dopływowy DN 50, z uszczelką, Pierścień gwintowany | 39005 | Opis |
 | Króciec dopływowy DN 70, z uszczelką, Pierścień gwintowany | 39007 | Opis |
 | Króciec dopływowy DN100, z uszczelką, Pierścień gwintowany | 39100 | Opis |
 | Otwornica do DN 50/70/100 | 500101 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 100
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de):
Ścieki bez fekaliów
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 5
- Głębokość zabudowy (einbautiefe): 210 mm
- Syfon (geruchsverschluss): wodny
