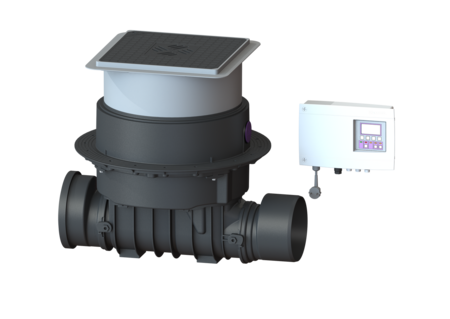

Urządzenie przeciwzal. Pumpfix F
DN 200, Płyta podłogowa, czarny
KESSEL Urządzenie przeciwzal. Pumpfix F, ścieki fekalne, z pompą zatapialną SPZ 1000, wielkość nominalna (DN) 200, typ pokrywy pokrywa z rusztem szczelinowym, zamknięcie Lock & Lift, rozpoznawania poziomu Sonda optyczna
- Urządzenie przeciwzalewowe: wykorzystuje naturalny spadek do kanału, pompa pracuje tylko podczas przepływu zwrotnego
- Elastyczna zabudowa, dostępne różne pokrywy z funkcją wpustu przy zabudowie w płycie podłogowej
- Cicha praca i oszczędność energii
| Nr art. | 24200S |
|---|---|
| GTIN | 4026092046586 |
| Grupa Rabatowa | 30 |
Urządzenie przeciwzal. Pumpfix F DN 200, Płyta podłogowa, czarny
Urządzenie przeciwzalewowe klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażone w pompę i system zamykania za pomocą silnika. W normalnym stanie przekrój rury jest otwarty. W przypadku przepływu zwrotnego system zamykania za pomocą silnika zostaje automatycznie zamknięty. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez pompę ze zintegrowanym mechanizmem rozdrabniającym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Wersja Zamknięcie awaryjne: tak Sterowanie pompą: Sterownik Stopień ochrony sondy: IP 68 (3 m / 48 h) Klapy zwrotne napędzane silnikiem: 1 Cechy ogólne Kolor: czarny Wielkość nominalna (DN): 200 Średnica zewnętrzna (DA): 200 mm Wskazówka dotycząca wielkości nominalnej: hydraulicznie odpowiada DN 150 Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Aprobata: Z-53.2-388 Typ silnika: KSM 140 Stopień ochrony silnika: IP 68 (3 m / 48 h) Syfon: Suchy – Multistop Wymiary Ciężar netto: 28 kg Ciężar brutto: 33,5 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 9 mm Głębokość zabudowy: 516 - 669 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 720 mm Szerokość: 590 mm Wymiar opakowania: dł.: 785 mm Wymiar opakowania: szer.: 615 mm Wymiar opakowania: wys.: 550 mm Zbiornik/korpus Wariant króćca: Z króćcem bosym i kielichem Cechy pokrywy Typ pokrywy: pokrywa z rusztem szczelinowym Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: czarny Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Funkcja wpustu: tak Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Przenośnik Pompa: SPZ 1000 Liczba pomp: 1 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 5,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,97 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 11,5 m³/h Maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Typ przewodu przyłączeniowego silnika: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Typ przewodu przyłączeniowego sondy: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Długość przewodu sieciowego pompy: 5 m Sterowanie Sterownik: Comfort Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Sonda optyczna Typ pomiaru poziomu: optyczny Stopień ochrony sterowniku: IP 54 Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Kod aktywacyjny do kontaktu bezpotencjałowego | 80077 | Opis |
 | Akcesoria do kabli Przedłużenie sondy | 80889 | Opis |
 | Akcesoria do kabli Przedłużka do silnika | 80890 | Opis |
 | Akcesoria do kabli Przedłużka do pompy | 80891 | Opis |
 | Przedłużka Wysokość: 200 mm | 83070 | Opis |
 | Przedłużka H: 234 mm, z kołnierzem i przeciwkołn. | 83073 | Opis |
 | Przedłużka Wysokość: 360 mm, z kołnierzem na środku | 83075 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Pokrywa zamykająca Strona dopływu | 28054 | Opis |
 | Pokrywa zamykająca Strona odpływu | 28056 | Opis |
 | Odpowietrzanie z filtrem z węglem aktywnym | 28060 | Opis |
 | Filtr z węglem aktywnym 5 sztuk | 28061 | Opis |
 | Sterownik Comfort 230 V, Ecolift, Pumpfix F od 01/2011 | 28071 | Opis |
 | Zestaw wymiennych noży KTP 1000 / SPZ 1000 | 28075 | Opis |
 | Pompa zamienna KTP/SPZ1000 230 V, długość kabla 5 m | 28351 | Opis |
 | Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Przyłącze odpływu DN 70, do Pumpfix, Ecolift, Aqualift F | 680075 | Opis |
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Króciec tłoczny z zawór zwrotny | 680104 | Opis |
 | Uszczelka do nasady, od 07/2014 | 680150 | Opis |
 | Przyłącze odpływu DN 70, z uszczelką | 680215 | Opis |
 | Uszczelka do pokrywy, System 330 mm | 686114 | Opis |
 | Zestaw uszczelniający Pumpfix, Ecolift | 70319 | Opis |
 | Klapa zwrotna silnikowy, z zatrzask klapy | 80038 | Opis |
 | Część wsuwana do klapy napęd. siłown. z zatrzask klapy | 80039 | Opis |
 | Silnik napędowy gotowe do przyłączenia, kabel 5 m | 80076 | Opis |
 | Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis |
 | Adapter Zestaw sonda optyczna | 80892 | Opis |
 | Króciec bosy DN 200, z uszczelką | 83084 | Opis |
 | Kielich DN 200, z uszczelką | 83088 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Wielkość nominalna (DN) (nennweite): 200
- Typ ścieków (abwasserart_de):
Ścieki zawierające fekalia
- Sterownik (schaltgeraet):
Comfort
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- TÜV znak testowy (pruefzeichen):
ID 1111241793
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Typ pokrywy (abdeckungsart): pokrywa z rusztem szczelinowym
- Długość (laenge): 720 mm
- Szerokość (breite): 590 mm
