urządzenie przeciwzal. Pumpfix F
DN 100, płyta podł., do wklej. płytek

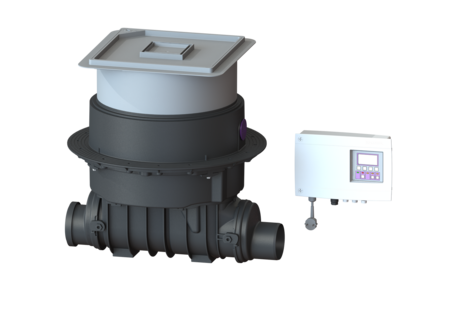

KESSEL urządzenie przeciwzal. Pumpfix F, ścieki fekalne, z pompą zatapialną SPZ 1000, wielkość nominalna (DN) 100, typ pokrywy pokrywa do wklejenia płytek, zamknięcie Lock & Lift, rozpoznawania poziomu Sonda optyczna
- Urządzenie przeciwzalewowe: wykorzystuje naturalny spadek do kanału, pompa pracuje tylko podczas przepływu zwrotnego
- Elastyczna zabudowa, dostępne różne pokrywy z funkcją wpustu przy zabudowie w płycie podłogowej
- Cicha praca i oszczędność energii
Nr art. | 24100X |
---|---|
GTIN | 4026092046531 |
Grupa Rabatowa | 30 |
urządzenie przeciwzal. Pumpfix F DN 100, płyta podł., do wklej. płytek
Urządzenie przeciwzalewowe klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażone w pompę i system zamykania za pomocą silnika. W normalnym stanie przekrój rury jest otwarty. W przypadku przepływu zwrotnego system zamykania za pomocą silnika zostaje automatycznie zamknięty. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez pompę ze zintegrowanym mechanizmem rozdrabniającym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Wersja Zamknięcie awaryjne: tak szer. ramy: sterownik Stopień ochrony sondy: IP 68 (3 m / 48 h) Klapy zwrotne napędzane silnikiem: 1 Cechy ogólne Kolor: czarny Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) maks. otwór na dopływ (DN): Z-53.2-388 Typ silnika: KSM 140 Stopień ochrony pompy: IP 68 (3 m / 48 h) można nabyć od partnerów serwisowych: Nie Wymiary Ciężar netto: 28,2 kg Ciężar brutto: 31 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, szer.: 750 mm Wybranie, długość: 750 mm Spadek: 9 mm Głębokość zabudowy: 516 - 669 mm Możliwość regulacji wysokości: Nasada teleskopowa długość: 642 mm szer.: 590 mm Wymiar opakowania: dł.: 785 mm Wymiar opakowania: szer.: 615 mm Wymiar opakowania: wys.: 550 mm Zbiornik/korpus System: Z króćcem bosym i kielichem Cechy pokrywy typ pokrywy: pokrywa do wklejenia płytek materiał pokrywy: Tworzywo sztuczne pokrywy, szer.: 366 mm pokrywy, długość: 366 mm funkcja wpustu: tak Blokada pokrywy: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) maks. grubość podłogi : 16 mm Syfon: Multistop Przenośnik Sterowanie pompą: SPZ 1000 liczba pomp: 1 Ciężar: 10 kg typ przyłącza: Wtyczka kodowana Prąd znamionowy: 5,2 A dł. przewodu sieciowego pompy: 5 m System samodiagnozy (SDS): I Klasa izolacji: F Współczynnik mocy Cos phi: 0,97 Stopień ochrony urządzenia sterowniczego: IP 68 (3 m / 48 h) GPZ: zintegrowany maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C maks. wydajność tłoczenia: 11,5 m³/h maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% wymagane zabezpieczenie (zabezpieczenie linii): C 16 A typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający typ przewodu przyłączeniowego silnika: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² typ przewodu przyłączeniowego sondy: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Sterowanie Sterownik: Comfort czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Sonda optyczna typ pomiaru poziomu: optyczny Stopień ochrony sondy: IP 54 Napięcie robocze: 230 V typ przyłącza: Wtyczka kodowana dł. przewodu sieciowego urządzenia sterującego: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Prąd znamionowy: 5,2 A
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Podajnik sygnału, przewód 20m | 20162 | Opis | |
Kod aktywacyjny do kontaktu bezpotencjałowego | 80077 | Opis | |
Zestaw do przedłużenia kabla sondy | 80889 | Opis | |
Zestaw do przedłużenia kabla do 80076 | 80890 | Opis | |
Zestaw do przedłużenia kabla do pompy | 80891 | Opis | |
Przedłużka Wysokość: 200 mm | 83070 | Opis | |
Przedłużka z kołnierzem i przeciwkołnier | 83073 | Opis | |
Przedłużka Wysokość: 360 mm, z kołnierzem na środku | 83075 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
KESSEL-Pokrywa pompy po stronie dopływ- | 28054 | Opis | |
Pumpfix F Premium Komfort dekiel odpływ | 28056 | Opis | |
Zestaw odpowietrzający do Premium | 28060 | Opis | |
Wkład węglowy do filtra | 28061 | Opis | |
Sterownik Comfort 230V, od 01/2011 | 28071 | Opis | |
Zestaw zamienny KTP 1000 | 28075 | Opis | |
Pompa zamienna do Pumpfix/Ecolift | 28351 | Opis | |
Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis | |
Bateria Blok 9 V | 680034 | Opis | |
Przyłącze odpływu DN 70, do Pumpfix, Ecolift, Aqualift F | 680075 | Opis | |
Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis | |
Króciec tłoczny z zawór zwrotny | 680104 | Opis | |
Uszczelka do nasady, od 07/2014 | 680150 | Opis | |
Uszczelka do pokrywy, System 330 mm | 686114 | Opis | |
Uszczelka Pumpfix, Ecolift | 70319 | Opis | |
Klapa zwrotna do Pumpfix F Komfort | 80038 | Opis | |
Klapa Premium | 80039 | Opis | |
Napęd do Staufix FKA | 80076 | Opis | |
Sonda optyczna, 5m, z 3 adapterami | 80888 | Opis | |
Zestaw adapterów do sondy | 80892 | Opis | |
Koniec bosy DN100 do Pumpifix F, Staufix | 83081 | Opis | |
Połącz. kielichowe DN100 Pumpfix/Staufix | 83085 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 100
- typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Sterownik (schaltgeraet): Comfort
- materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- TÜV znak testowy (pruefzeichen): ID 1111241793
- Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
- typ pokrywy (abdeckungsart): pokrywa do wklejenia płytek
- długość (laenge): 642 mm
- szer. (breite): 590 mm
