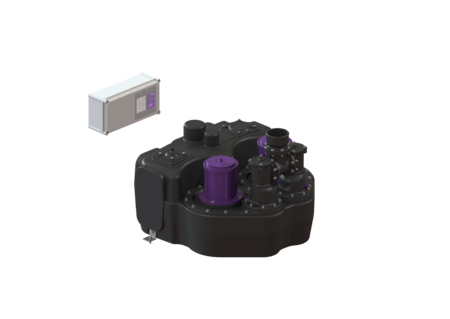

Przepompownia Aqualift F Duo
Standard, SPF 3000-S1
KESSEL Przepompownia Aqualift F Duo, ścieki fekalne, typ pracy S1, wys. podnoszenia 16 m, sterownik Standard, wysokość 539 mm, z 2 SPF 3000 pomp zatapialnych, króciec tłoczny pionowy, zasuwa odcinająca bez zasuwy odcinającej
- Dostępne różne klasy właściwości użytkowych
- Czujnik ciśnienia do bezpiecznego pneumatycznego rozpoznawania poziomu
- Urządzenie sterujące z systemem samodiagnozy
| Nr art. | 11601 |
|---|---|
| GTIN | 4026092070994 |
| Grupa Rabatowa | 20 |
Przepompownia Aqualift F Duo Standard, SPF 3000-S1
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w dwie pompy zatapialne oraz zawór zwrotny. Pojemnik zbiorczy wykonany z wytrzymałego tworzywa sztucznego (PE) oferuje uniwersalne możliwości podłączenia i posiada przykręcany otwór wyczystkowy. Wersja Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: bez zasuwy odcinającej Kątownik do zabezpieczenia przed wyporem: tak Mata izolująca akustycznie: tak Sterowanie pompą: sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: pionowy Cechy ogólne Kolor: czarny Norma: EN 12050-1 Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: ustawienie swobodne Stan w momencie dostawy: gotowy do instalacji (komponenty elektryczne, części łączące do podłączenia w miejscu instalacji) ATEX: nie Wymiary Ciężar netto: 58,83 kg Ciężar brutto: 84 kg Długość: 773 mm Szerokość: 780 mm Wysokość: 539 mm Wymiar opakowania: dł.: 773 mm Wymiar opakowania: szer.: 780 mm Wymiar opakowania: wys.: 539 mm Zbiornik/korpus Przewód tłoczny (DN): 100 Przewód tłoczny (DA): 110 mm Przyłącze ręcznej pompy membranowej (DN): 32 Przyłącze odpowietrzające (DN): 70 Odstęp między dnem rury dopływowej a dnem zbiornika: 245 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 300 mm Maks. otwór na dopływ (DN): 150 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Liczba dopływów: 2 Pojemność użytkowa: 50 l Pojemność zbiornika: 120 l Przenośnik Pompa: SPF 3000 Liczba pomp: 2 Ciężar, pompa: 26 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 5,4 A Długość przewodu sieciowego pompy: 5 m Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,77 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 47 m³/h Maks. wys. podnoszenia: 16 m Prędkość obrotowa: 2890 U/min Pobór mocy P1: 3,2 kW Pobór mocy P2: 2,7 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Sterowanie Sterownik: Standard Włącznik ochrony silnika: tak Czujnik alarmowy: Rura zanurzeniowa Instrument do rozpoznania poziomu: Czujnik ciśnienia Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: nie Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Prąd znamionowy: 5,4 A
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Zestaw do przezbrajania Alarm. przełąc. pływak. Aqualift F+F Duo | 28015 | Opis |
 | Zestaw kompresorowy do napowietrzania | 28048 | Opis |
 | Wąż przyłączeniowy DN 80, Długość: 200 mm | 28662 | Opis |
 | Wąż przyłączeniowy DN 100 do rur ciśnieniowych z PE | 28663 | Opis |
 | Zasuwa odcinająca DN 80, Tworzywo sztuczne, poziomy | 28682 | Opis |
 | Zasuwa odcinająca DN 100, Tworzywo sztuczne, poziomy | 28683 | Opis |
 | Zasuwa odcinająca DN 100, Tworzywo sztuczne | 28698 | Opis |
 | Zasuwa odcinająca DN 150, Tworzywo sztuczne | 28699 | Opis |
 | Przyłącze kołnierzowe DN100, do armatury z tworzywa sztucznego | 28712 | Opis |
 | Przyłącze kołnierzowe DN 80, do armatury z tworzywa sztucznego | 28713 | Opis |
 | Adapter kołnierzowy DN 80, do armatury z tworzywa sztucznego | 28714 | Opis |
 | Zasuwa odcinająca DN 80, Tworzywo sztuczne, pionowy | 28715 | Opis |
 | Zasuwa odcinająca DN80, Tw. sztuczne, pionowy z kołnierzem | 28716 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Czujnikiem ciśnienia Duo, z uszczelką, od 12/2009 | 28046 | Opis |
 | Zestaw zastępczykołnierz pompy z zestawem śrub, uszczelką kołnierza | 28051 | Opis |
 | Silnik pompy SPF 3000 400 V, S1, kabel 5 m | 28064 | Opis |
 | Zestaw uszczelniający DN 70, DN 100 | 28608 | Opis |
| Wąż przyłączeniowy DN 100 do rur ciśnieniowych z PE | 28663 | Opis |
 | Obudowa klapy z wężem ciśnieniowym, DN 100 | 28677 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Pokrywa rewizyjna ryglowana, 160x140 mm | 680044 | Opis |
 | Uszczelka Kołnierz pompy | 680045 | Opis |
 | Kątownik mocujący ze śrubami (2 sztuki) | 680046 | Opis |
 | Zestaw śrub cynkowane, 14 sztuk | 680047 | Opis |
 | Czujnik ciśnienia czujnikiem ciśnienia, Duo 10m od 12/2009 | 680049 | Opis |
 | Kołnierz pompy SPF 1400 - SPF 4500 | 680050 | Opis |
 | Uszczelka do SPF 1400 - SPF 4500 | 680052 | Opis |
 | Zestaw klapy Pierścień obrotowy, klapa, uchwyt klapy | 680053 | Opis |
 | Czujnik ciśnienia Duo, 5 m, od 01/2010 | 680056 | Opis |
 | Obudowa klapy urządzeń typu Duo,bez zasuwy odcinającej | 680061 | Opis |
 | Wirnik SPF 3000, do przepompowni Aqualift | 680642 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- TÜV znak testowy (pruefzeichen):
ID 1111241940
- Sposób zabudowy (einbausituation):
ustawienie swobodne
- Pompa (pumpe): SPF 3000
- Typ wirnika (laufrad_typ): Wolny przelot
- Zasuwa odcinająca (absperreinrichtung): bez zasuwy odcinającej
