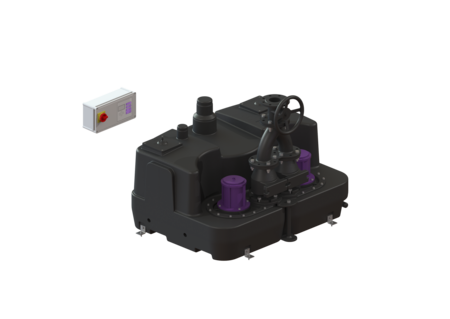

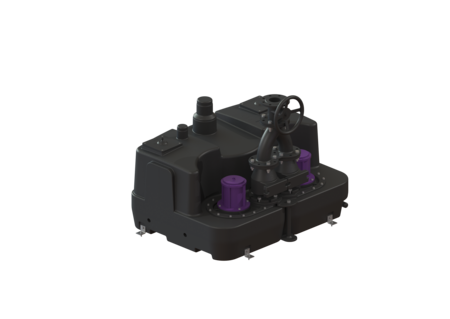

Przepompownia Aqualift F XL 300 l
Duo, SPF 1500-S3, Zasuwa odcinająca
KESSEL Przepompownia Aqualift F XL 300 l Duo, urządzenie dwupompowe, 400 V, typ pracy S3 - 50%, z 2 SPF 1500-S3 pomp zatapialnych, czujnik alarmu z Rura zanurzeniowa, zasuwa odcinająca Zasuwa odcinająca z żeliwa, Zawór zwrotny zintegrowany, króciec tłoczny pionowy
- Dostępne różne klasy właściwości użytkowych
- Czujnik ciśnienia do bezpiecznego pneumatycznego rozpoznawania poziomu
- Najwyższe bezpieczeństwo użytkowania dzięki inteligentnemu urządzeniu sterującemu (Duo)
| Nr art. | 11034 |
|---|---|
| GTIN | 4026092057018 |
| Grupa Rabatowa | 50 |
Przepompownia Aqualift F XL 300 l Duo, SPF 1500-S3, Zasuwa odcinająca
Przepompownia do ścieków zawierających fekalia i bez fekaliów jjest wyposażony w jedną lub dwie pompy zatapialną oraz zawór zwrotny. Pojemnik zbiorczy wykonany z wytrzymałego tworzywa sztucznego (PE) oferuje uniwersalne możliwości podłączenia i posiada przykręcany otwór wyczystkowy. Wersja Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: Zasuwa odcinająca z żeliwa Kątownik do zabezpieczenia przed wyporem: tak Mata izolująca akustycznie: tak Ustawienie: Ustawienie suche Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: pionowy Cechy ogólne Kolor: czarny Norma: EN 12050-1 Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: ustawienie swobodne Stan w momencie dostawy: gotowy do instalacji (komponenty elektryczne, części łączące do podłączenia w miejscu instalacji) Typ urządzenia: Duo Wymiary Ciężar netto: 196,52 kg Ciężar brutto: 216,52 kg Długość: 1260 mm Szerokość: 760 mm Wysokość: 806 mm Wymiar opakowania: dł.: 1650 mm Wymiar opakowania: szer.: 1150 mm Wymiar opakowania: wys.: 890 mm Zbiornik/korpus Przewód tłoczny (DN): 100 Przewód tłoczny (DA): 110 mm Przyłącze ręcznej pompy membranowej (DN): 32 Przyłącze odpowietrzające (DN): 70 Odstęp między środkiem rury odpływowej a dnem zbiornika: 609 mm Maks. otwór na dopływ (DN): 200 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Liczba dopływów: 1 Pojemność użytkowa: 175 l Pojemność zbiornika: 300 l Przenośnik Pompa: SPF 1500-S3 Liczba pomp: 2 Ciężar, pompa: 24 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 2,7 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,77 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 40 m³/h Maks. wys. podnoszenia: 8 m Prędkość obrotowa: 1415 U/min Pobór mocy P1: 1,4 kW Pobór mocy P2: 1,1 kW Tryb roboczy: S3 - 50% Typ wirnika: Wolny przelot Wolny przelot: 40 mm Długość przewodu sieciowego pompy: 5 m Sterowanie Sterownik: Comfort Funkcja sterownik: Z komunikatem alarmowym Włącznik ochrony silnika: tak Czujnik alarmowy: Rura zanurzeniowa Czujnik/Sonda poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wariant urządzenia ostrzegawczego: sygnał akustyczny i optyczny
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Zestaw do przezbrajania Alarm. przełąc. pływak. przepompownia | 28014 | Opis |
 | Adapter przyłączeniowy Kielich kołnier. DN100, prze. tłoczne PE | 28020 | Opis |
 | Zawór zwrotny DN 80, żeliwo szare | 28021 | Opis |
 | Zestaw kompresorowy do napowietrzania | 28048 | Opis |
 | Adapter przyłączeniowy Kielich kołnier. DN80, prze. tłoczne PE | 28067 | Opis |
 | Adapter kołnierzowy z DN 80 na DN 100, Żeliwo szare | 28068 | Opis |
 | Zestaw śrub dla castingi DN80/DN100, M16x65 | 28078 | Opis |
 | Wąż przyłączeniowy DN 80, Długość: 200 mm | 28662 | Opis |
 | Wąż przyłączeniowy DN 100 do rur ciśnieniowych z PE | 28663 | Opis |
 | Zasuwa odcinająca DN 80, Tworzywo sztuczne, poziomy | 28682 | Opis |
 | Zasuwa odcinająca DN 100, Tworzywo sztuczne, poziomy | 28683 | Opis |
 | Zasuwa odcinająca DN 100, Tworzywo sztuczne | 28698 | Opis |
 | Przyłącze kołnierzowe DN100, do armatury z tworzywa sztucznego | 28712 | Opis |
 | Przyłącze kołnierzowe DN 80, do armatury z tworzywa sztucznego | 28713 | Opis |
 | Adapter kołnierzowy DN 80, do armatury z tworzywa sztucznego | 28714 | Opis |
 | Zasuwa odcinająca DN 80, Tworzywo sztuczne, pionowy | 28715 | Opis |
 | Zasuwa odcinająca DN80, Tw. sztuczne, pionowy z kołnierzem | 28716 | Opis |
 | GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa D | 8740049 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
| Zestaw do przezbrajania Alarm. przełąc. pływak. przepompownia | 28014 | Opis |
| Zawór zwrotny DN 80, żeliwo szare | 28021 | Opis |
 | Silnik pompy SPF 1500 400 V, S3, kabel 5 m | 28028 | Opis |
 | Zasuwa odcinająca DN 80, żeliwo szare, z pokrętłem | 28041 | Opis |
 | Rura Y DN 80 | 28042 | Opis |
 | Uszczelka DN 80, do kołnierza | 28043 | Opis |
 | Czujnik ciśnienia 5m-slang, ze śrubami | 28050 | Opis |
 | Zestaw zastępczykołnierz pompy z zestawem śrub, uszczelką kołnierza | 28051 | Opis |
 | Klapa zwrotna wykonane z tworzywa sztucznego, DN 80 | 28074 | Opis |
 | Sterownik Comfort 400 V, Aqualift Duo, 2x2,5-4,0 A | 28757 | Opis |
 | Uszczelka Pierścień obrotowy, DN 100 | 680001 | Opis |
 | Uszczelka DN 150 | 680003 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Uszczelka Kołnierz pompy | 680045 | Opis |
 | Kątownik mocujący ze śrubami (2 sztuki) | 680046 | Opis |
 | Zestaw śrub cynkowane, 14 sztuk | 680047 | Opis |
 | Kołnierz pompy SPF 1400 - SPF 4500 | 680050 | Opis |
 | Uszczelka do SPF 1400 - SPF 4500 | 680052 | Opis |
 | Pokrywa rewizyjna przykręcana, DN 160 | 680421 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Sterownik (schaltgeraet):
Comfort
- TÜV znak testowy (pruefzeichen):
ID 1111241940
- Sposób zabudowy (einbausituation):
ustawienie swobodne
- Pompa (pumpe): SPF 1500-S3
- Typ wirnika (laufrad_typ): Wolny przelot
- Zasuwa odcinająca (absperreinrichtung): Zasuwa odcinająca z żeliwa
